Fest verlötet...
(LipoMon und Adpater verbleiben im Modell)

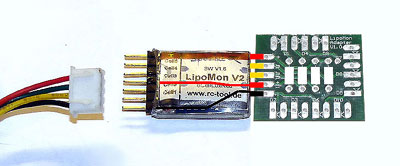

Wer für jedes Modell einen eigenen LipoMon bevorzugt, kann diesen mit dem Adapter fest verlöten. Direkt, oder über eine 5-adrige Leitung, je nach Bedarf und Anwendung. In diesem Fall werden die oberen drei Anschlüsse (rot, gelb, gelb) der Adapterplatine direkt mit dem LipoMon verlötet. Für die Dauerlichtkreise der Lande- und Positionslichter muss der 11V-Abgriff der LipoMon-Stifteleiste mit dünnen Drähten auf die Adpapterplatine verlötet werden. Die beiden Platinen werden am Besten so im Modell positioniert und befestigt, dass ein problemloses Aufstecken auf den Balancer- Anschluss des Akkus möglich ist.

Steckbar...
(LipoMon kann von Modell zu Modell mitgenommen werden)

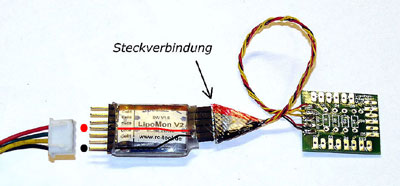

Bei dieser Lösung wird der LipoMon Adapter über eine flexible dünne Litze und einer am LipoMon angelöteten 2,54mm- Buchsen-/Steckerleiste angeschlossen. Drei Stifte der Buchsenleiste werden direkt auf den LipoMon gelötet und zwei auf die Gegenseite mit dem 11V-Abgriff per Kabel verbunden (rot / schwarze Striche im Bild). So kann der Adapter an einer beliebigen Stelle im Modell platziert werden. Aber Achtung: der Anschluss ist nicht verpolsicher. Bei kurzzeitiger Verpolung wird zwar nichts zerstört - wer jedoch sicher sein möchte, nimmt anstelle der 5-poligen Steckverbindung eine 6-polige und lässt den Stift unterhalb des durchverdrahteten Minus-Anschlusses einfach frei. Bei Verpolung führt dieser dann kein Potenzial. Auf jeden Fall empfiehlt sich eine schwarz-rote Markierung auf Buchsen
und Steckerleiste (s. Bild).            <= zurück
