LipoMon
Details und Programmierung...
Der LipoMon ist eine kleine Elektronik zur Überwachung einer jeden einzelnen Zelle des Lipo-Akkus während des Fluges. Die schwächste Zelle des Akku-Packs wird über eine superhelle und auch bei Sonnenlicht gut sichtbare Luxeon angezeigt. Gleichzeitig generiert der LipoMon zwei Blitzsignale (LED#1 und LED#2), die für eine scale-mäßige Modellbeleuchtung verwendet werden können.
LipoMon-Funktionen:
- Anschluß an den Balancer-Port des Lipo-Akkus
- überwacht Lipos mit 3-6 Zellen
- zeigt die Spannungslage der schwächsten Zelle an
- Spannungsschwellen können programmiert werden
- erzeugt Blitzimpulse für die Modellbeleuchtung
(ACL + Effektblitz)
- Blitzmuster können programmiert werden
- für Helis und Flugmodelle gleichermaßen geeignet
Blitzfrequenzen des LipoMon
1. Zellenerkennung: die erkannte Anzahl der Akku-Zellen wird sofort nach dem Aufstecken durch Ausgabe kurzer Blitze angezeigt (z.B: 3 Blitze bei einem 3S Akku)
2. Akku-Voll-Anzeige: hat eine der Zellen weniger als 4V, weisen 20 kurze Einzelblitze nach dem Aufstecken auf einen unvollständig geladenen Akku hin
3. Betriebsmodus LED#1, ACL: je nach eingestelltem Mode erfolgen bei abnehmender Akkuspannung ein bzw. mehrere Blitze und bei Unterspannung Dauerblitzen.
4. Betriebsmodus LED#2, Effektblitz: per Standard sendet dieser Ausgang keinen Blitz. Unterschiedliche Blitzmuster von Einfach- über Tripple-Blitz bis 5x blitzen können eingestellt werden.
Blinken und Spannungsschwellen programmierbar
Da Akkus sich in ihrer Entladekennlinie unterscheiden, sind die Spannungsschwellen programmierbar. Details für Blitzmuster und Spannungsschwellen von LED#1 (ACL-Blitz) siehe hier und für die Blitzmuster des Effektblitzes (LED#2) hier . Eine Programmieranleitung gibt es auf rc-tool.de .
|
|

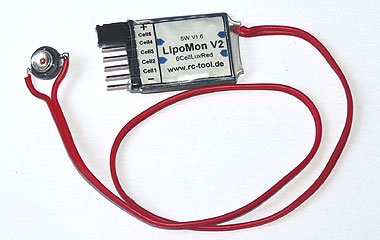

LipoMon - wie er aus der Packung kommt
Daten:
- Pinabstand Balancerstecker: 2.54 mm
- Maße (ohne LED, LxBxH): 30x16x6 mm
- rot-orange Power-LED, Lichtstärke 38 Lumen
- Gewicht: ca. 5g
Der Anschluss erfolgt über das Balancerkabel des Akku-Packs (kompatibel mit Kokam, Graupner, Robbe, etc.). Nach dem ACL-Hauptblitz wird in der Blitzpause ein weiterer, einstellbarer Efekkt-Blitz auf einem zweiten Ausgang ausgegeben. Besonders effektvoll, wenn dies über weiße LEDs in den Randbögen der Fläche erfolgt Beispiel #1 und Beispiel #2 .
