LipoMon umbauen
Für Anschluss des LipoMon Adapters...

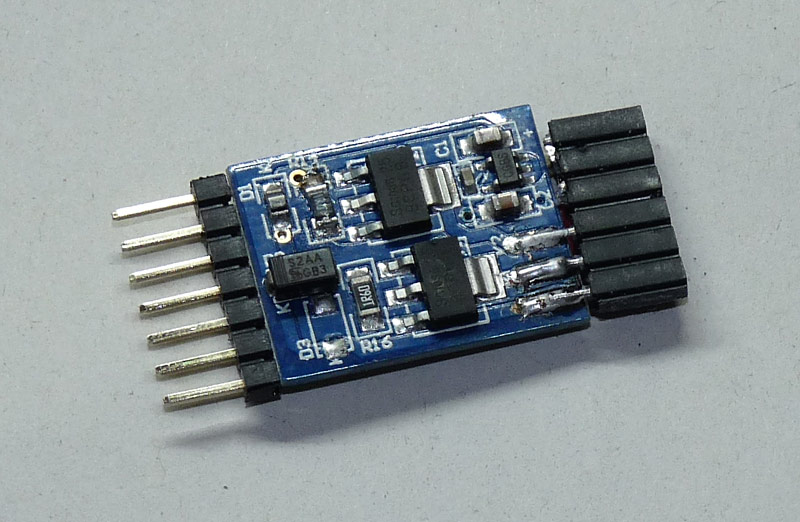

Die Idee: Für den Anschluss des LipoMon Adapters beziehungsweise der im Modell verbauten Beleuchtung eine 6-polige Buchsenleiste im 2,54mm-Raster auflöten.
- 3 Stifte (4-6) der Buchsenleiste abzwicken
- an den Stummel von Stift 4 ein Minuskabel anlöten
- an Stift 5 ein rotes Pluskabel
- die nicht abgezwickten 3 Stifte auf die 3 Pads des LipoMons auflöten
- LipoMon undrehen und das Minuskabel (im Bild das weisse) auf den Minus-Stift der Platine vorne verlöten

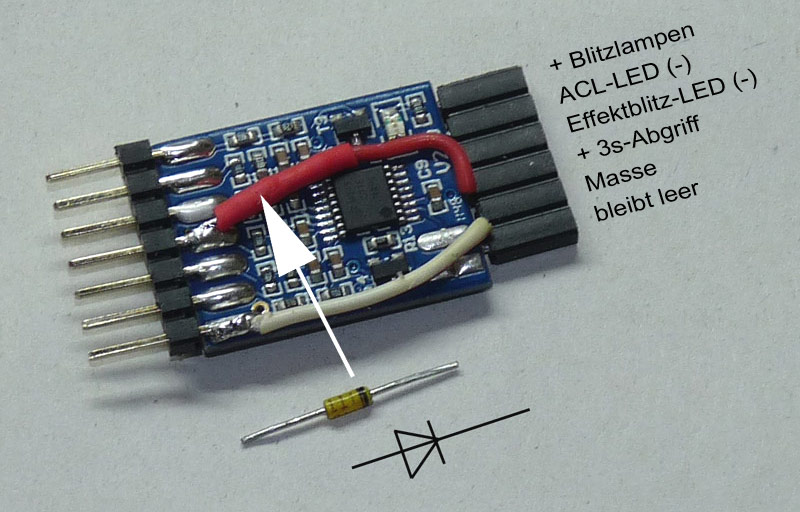

- Das Pluskabel (im Bild rot) über eine Schutzdiode auf den Plusanschluss Stift 4 = 3s-Abgriff löten. Diode und Verlötung einschrumpfen, damit es keinen Kurzschluss geben kann. Weil der 3s-Abgriff des Lipo-Akkus nun auf die Modellbeleuchtung durchverdrahtet ist, können eventelle Kurzschlüsse den Akku hochgehen lassen. Die kleine Diode (z.B. 1N4148) schmilzt bei Kurzschluss und unterbricht den Stromfluss.
- der 6-te = letzte Anschluss der Buchsenleiste bleibt leer - dies ergibt einen kleinen Verpolschutz, wenn versehentlich das Anschlusskabel falsch rum auf den LipoMon aufgesteckt wird (allerdings nur für eine Zeitdauer von 3 bis 8 Sekunden - dann brennt eine der angeschlossenen LEDs durch)

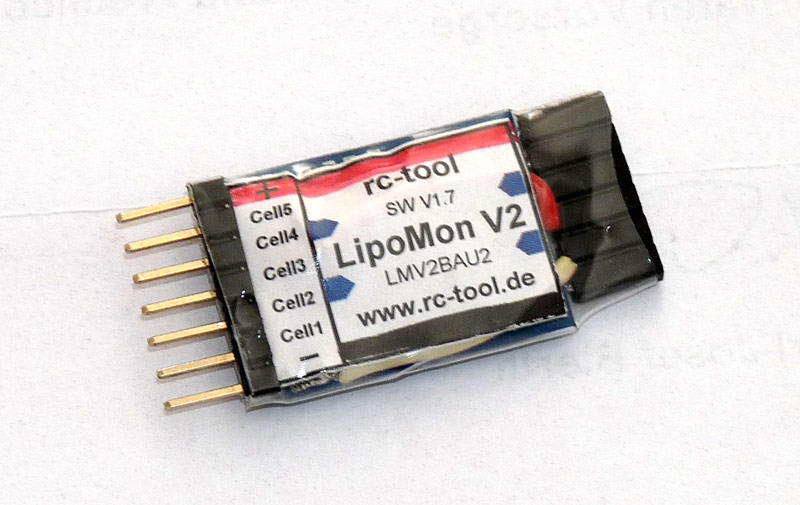

- jetzt noch Plus und Minus auf dem LipoMon-Label farbig kennzeichnen, damit man sich beim Anstecken der Modellbeleuchtung leichter tut
- und alles wieder einschrumpfen.

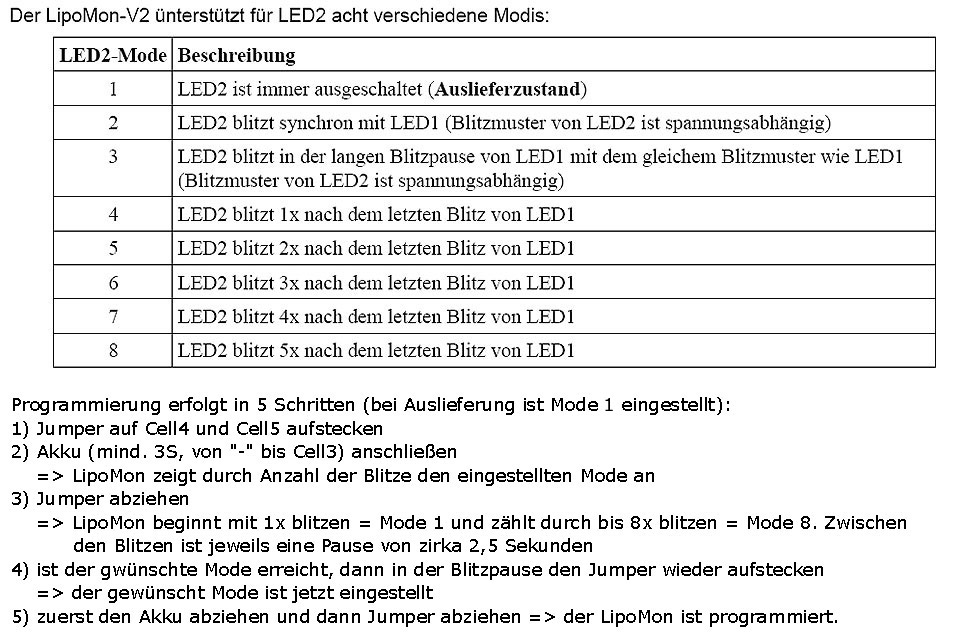

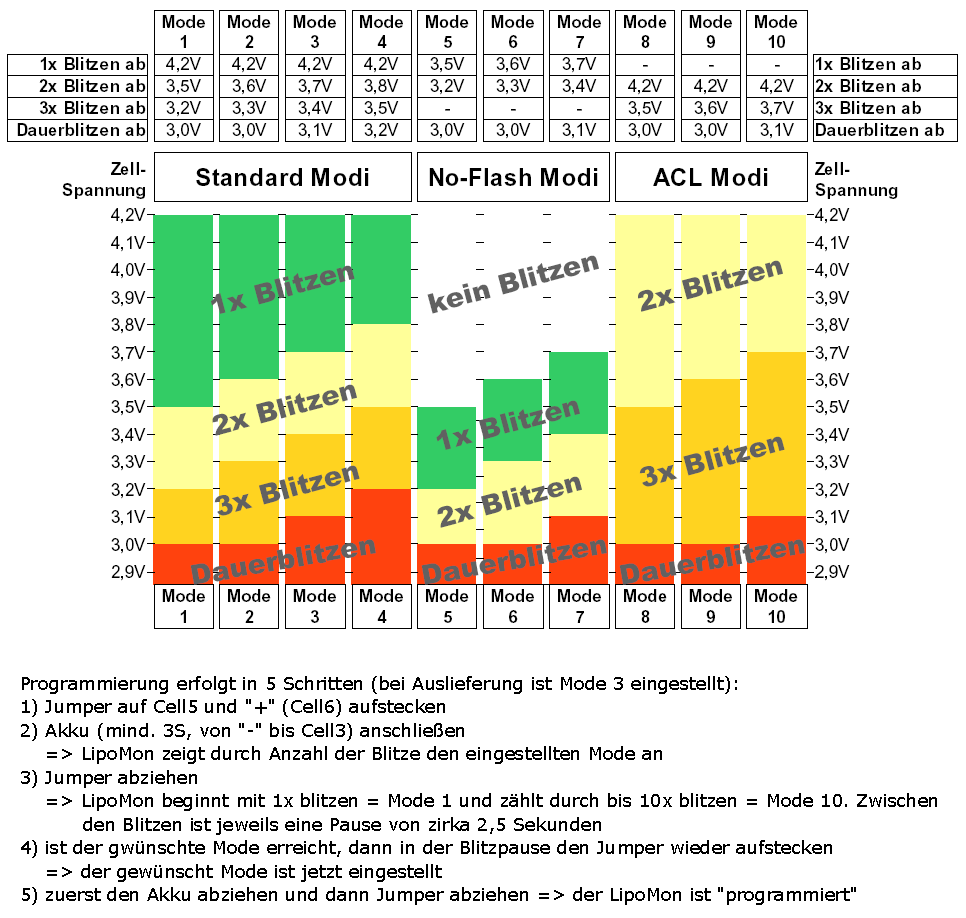

Zum Schuss noch den Effektblitz aktivieren und dessen Blitzmuster einstellen siehe hier und die Entladekennlinie des Akkus - fertig.
