Nachdem die beiden "Mini-P38" (2007/2008) überstabil und super flogen, bestand schon lange der Wunsch nach einem etwas größeren - aber Kofferraum-tauglichem - Modell. 85cm Spannweite sollen es sein - eine willkürlich festgelegte Größe.

Als Motorset kommt die von den anderen Minis erprobte und bewährte "Antriebskombination für Kleinmodelle" rein. Klingt nicht unbedingt nach einem Speed-Rekord, sollte aber beim anvisierten geringen Abfluggewicht sehr gut gehen und leicht zu handeln sein.

Die ersten Flüge bestätigen es dann auch: geht kerzengerade raus, liegt fest in der Luft, kann dank des geringen Gewichtes fast bis zum Stillstand ausgehungert werden und geht doch erfreulich wendig durch die Kurven und Rollen.

Videos (rechte Maustaste, Ziel speichern unter...)
Erstflug, 5.11.2018, 23 MB, mp4 [go...]
Abendflug, 31.03.2019, 39 MB, mp4 [go...]

Bildergalerie:
[mehr...]

Baubericht

Schritt 1: Planung und CAD

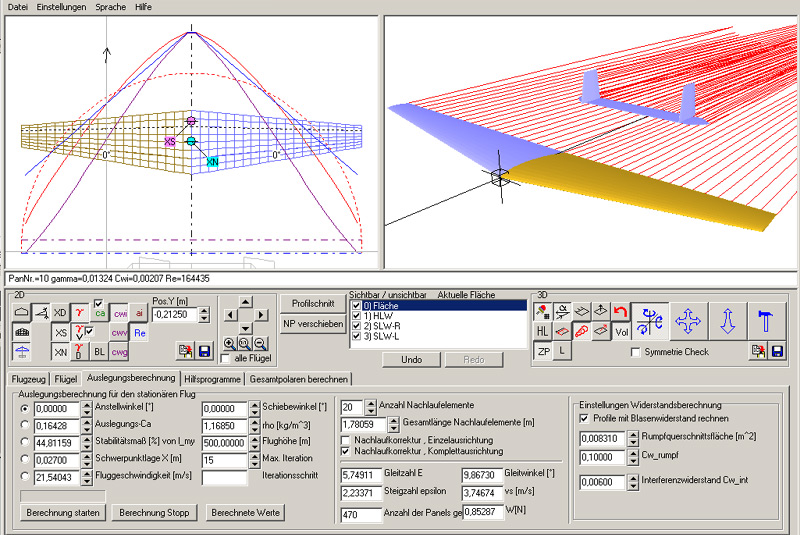

Die aerodnamische Planung basiert auf der der beiden Mini-P38. Eine neuerliche Nachrechnung mit FLZ von Frank Ranis ergibt bei geschätztem Abfluggewicht von 450g für den horizontalen Geradeausflug eine Geschwindigkeit von 21,5m/s bzw. 77 km/h, ein Stabilitätsmaß von 44% (das lässt vermuten, dass die P38 wie ein Brett in der Luft liegt und kräftig um die Kurven gezogen werden muss).

Das Ganze bei einem Schubbedarf von 0,85N = zirka 85g. Die beiden Antriebe leisten gemessen 2 x 240g Standschub. Geradeaus sollte also kein Problem sein ...

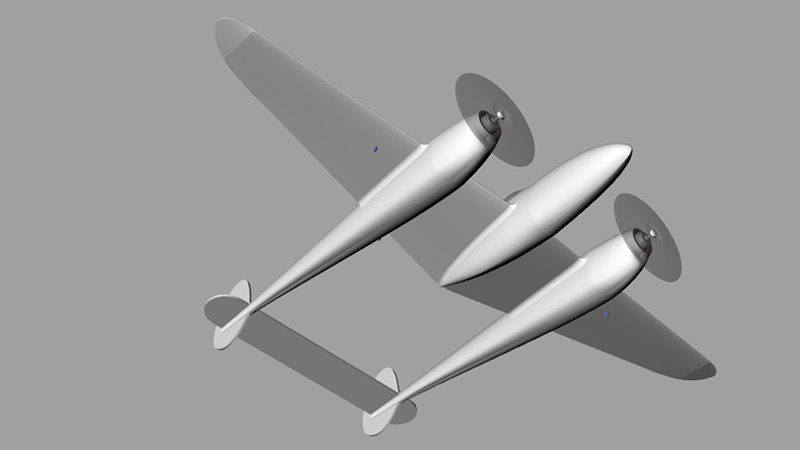

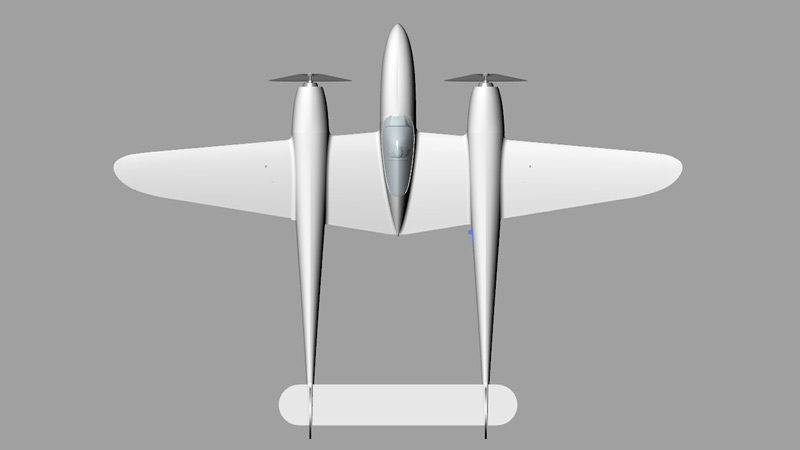

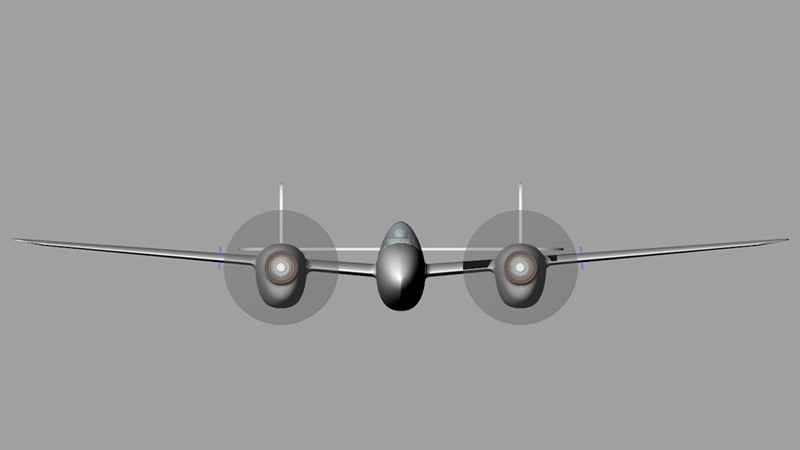

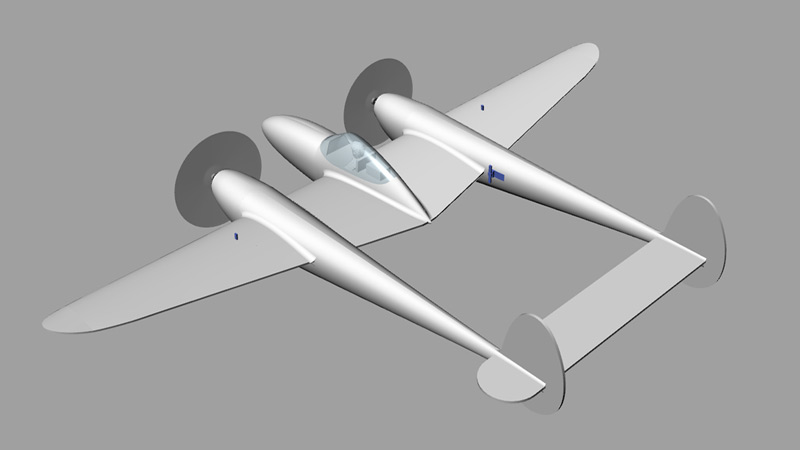

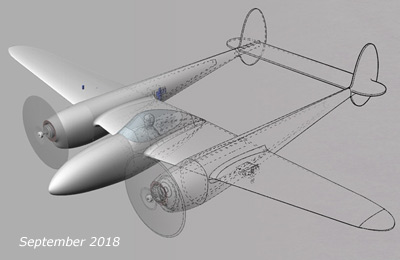

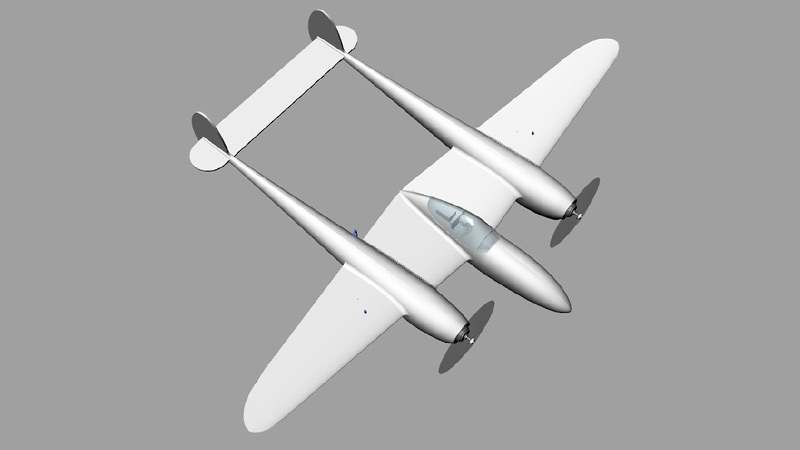

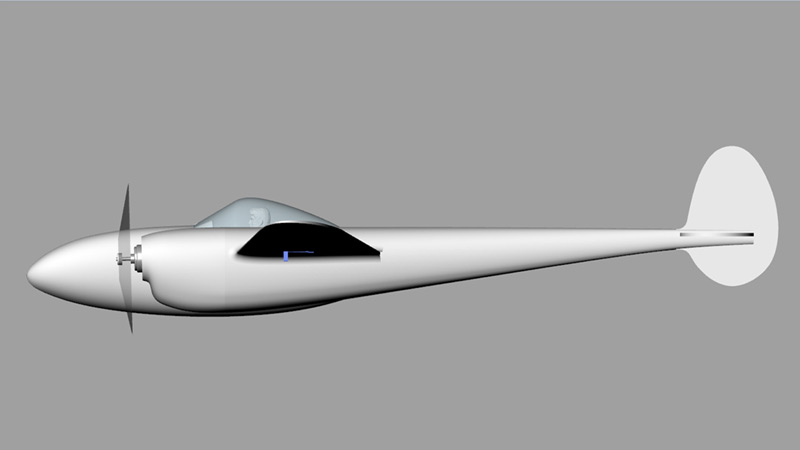

Also (mal wieder) rein ins CAD und hier die ersten Bilder:

Als Flächenservos passen die EMAX ES3351 grade mal so rein ;-). Das Höhenruder-Servo wird wieder seitlich in einen der Rümpfe gesetzt. Zum Ausgleich müsste eigentlich in den anderen Rumpf das Seitenruder-Servo. Bei Modellen dieser Größe aber hat sich gezeigt, dass ein SR eher "Schmuck am Nachthemd" ist. Heisst, nur zusätzliches Gewicht und wenig Nutzen: Denn Räder gibt es ja bei dieser Größe eh keine und Kurvenflug, um Thermik auszunüten, auch nicht.

Schritt 2: Das Kit herstellen = NC und fräsen

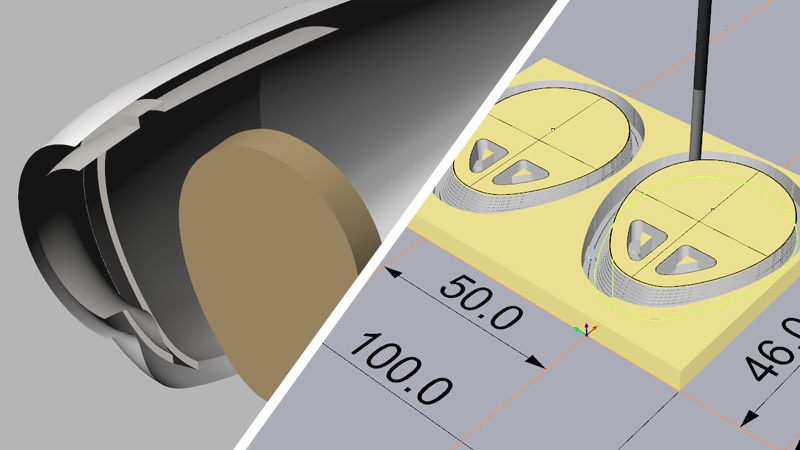

Fangen wir gleich mal mit den Spanten (6mm Schichtholz) für die Motorbefestigungen an ...

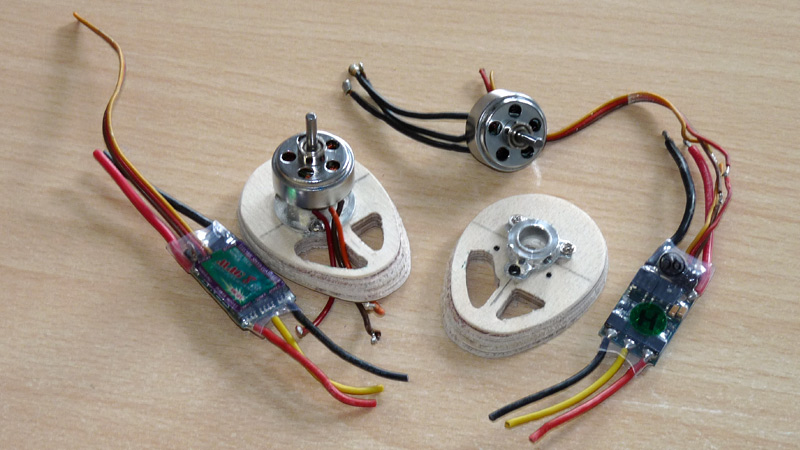

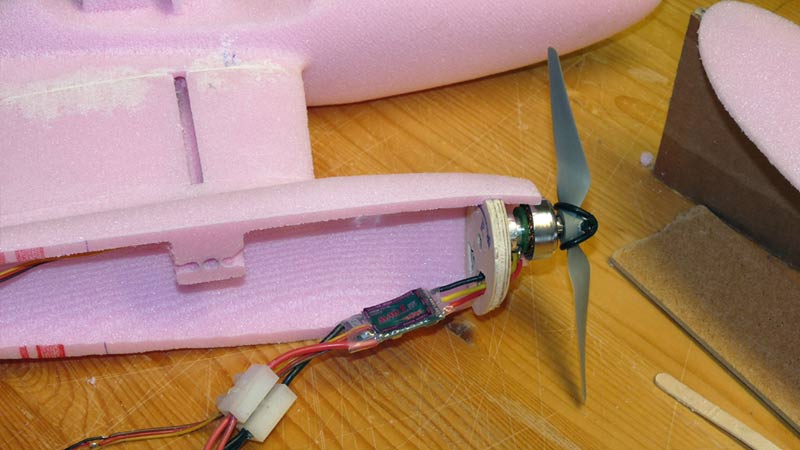

Und das Ergebnis ... Die Reglerkabel werden direkt auf die Motörchen gelötet. Eines der Luftlöcher wurde vergrößert, um den Regler komplett herausziehen zu können. Für den Luftdurchzug wird später hinten im Rumpf ein "Auspuffrohr" gesetzt.

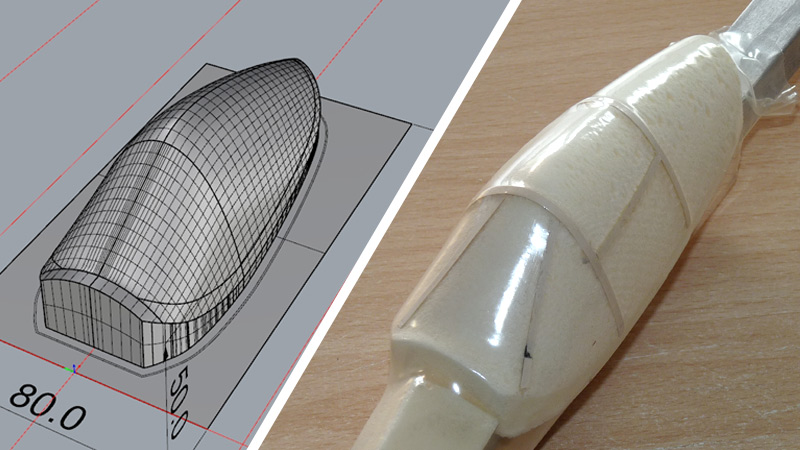

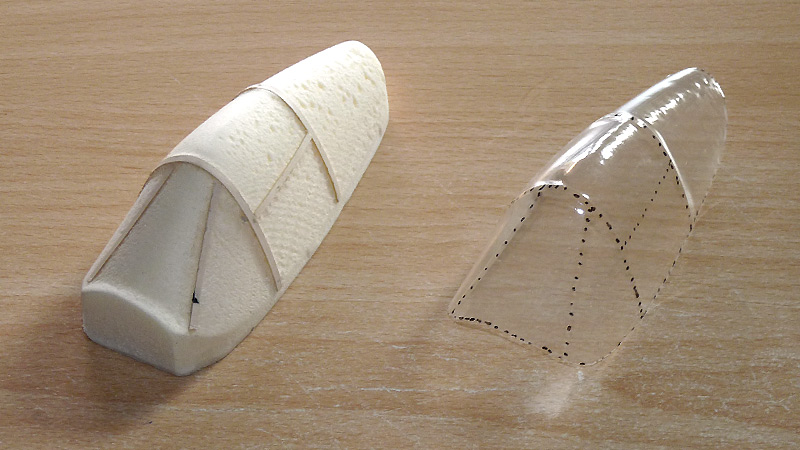

Weiter geht's, mit der Cockpithaube. Aus Gewichtsgründen kein Plexiglas, sondern Schrumpfschlauch. Die Fräsvorlage ist rundum um 3mm größer, um die Haube später auf den Rumpf aufkleben zu können.

Ok - vielleicht kein Meisterstück, das Styrodur war etwas porös. Hätte zuvor gespachtelt werden müssen. Doch für ein Leichtbau-Häubchen mags gehen. Sofern mal eine tiefgezogene Plexihaube drauf kommen sollte, muss eh ein Ureol-Stück gefräst werden. Also gut, soweit.

Nächster Schritt ist die Helling - im CAD schnell gemacht. Fräsdaten erstellen,

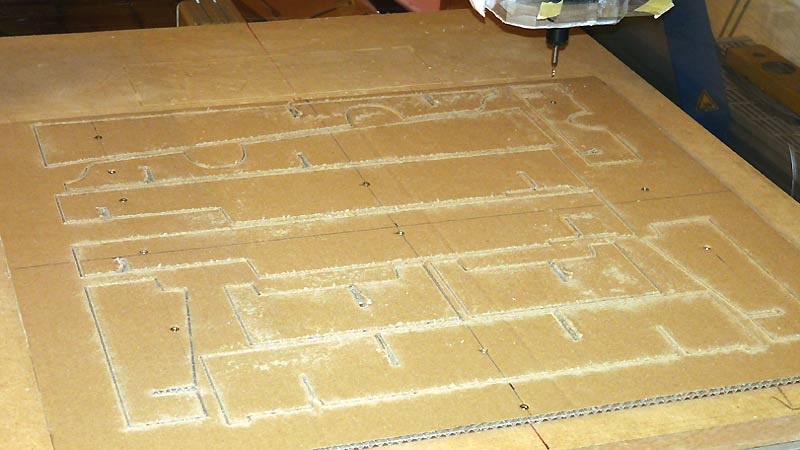

...aus einem 6mm Karton herausfräsen (klar, ein 6mm Depron wäre edler gewesen - aber wozu, wenn der Karton rum liegt?)

... zusammen stecken und passt. Fehlt jetzt nur noch der Flieger.

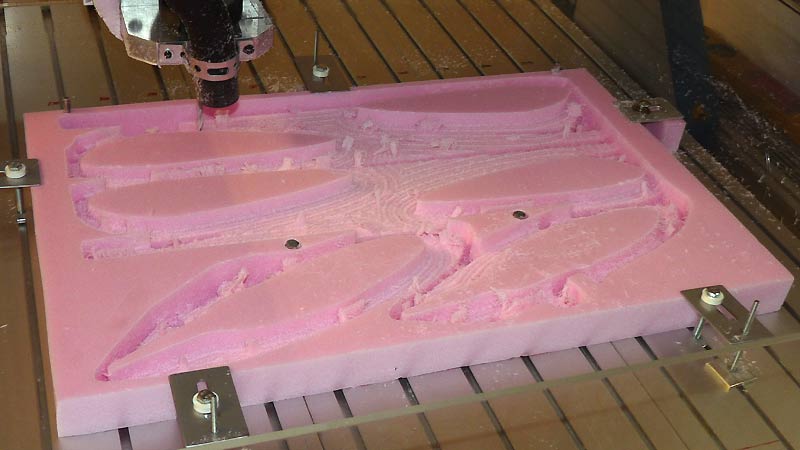

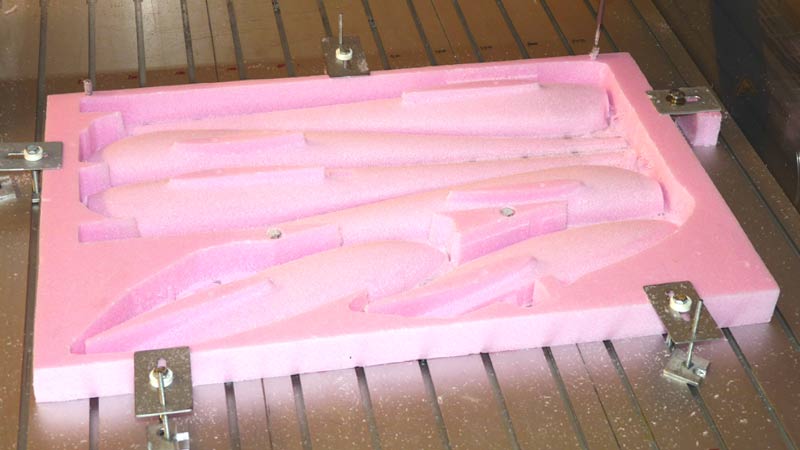

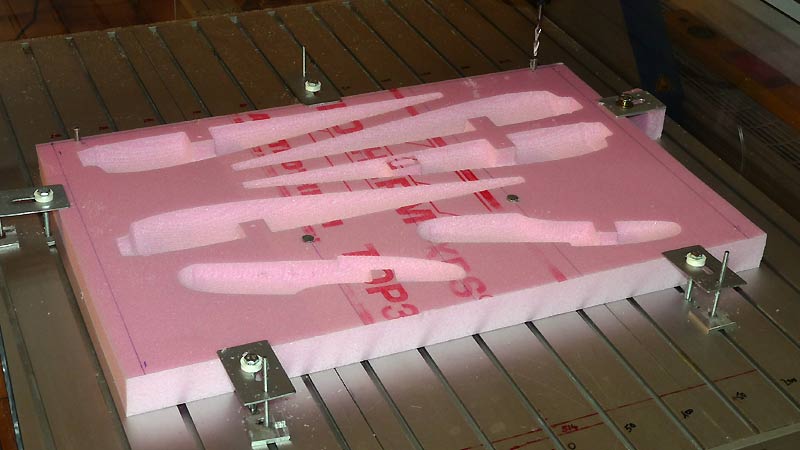

Dann wollen wir mal - erst die Innenseiten aushöhlen ...

... dann umdrehen (Passstifte erleichtern diesen Vorgang), die Aussenseiten schruppen

... und schlichten

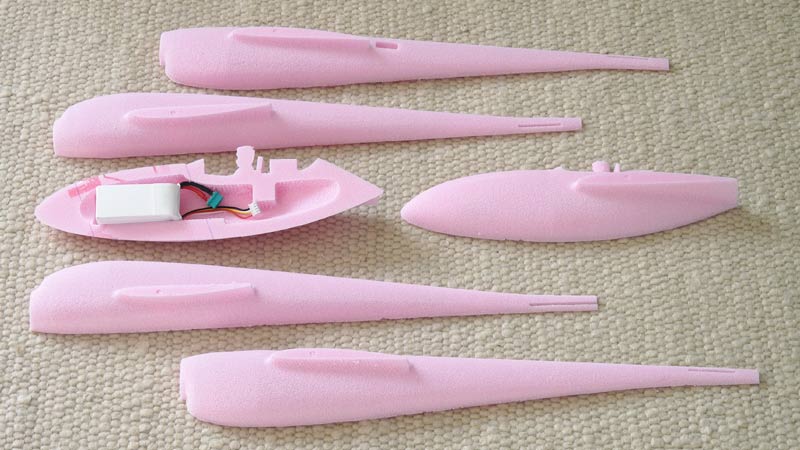

... aus dem Rahmen trennen und etwas entgraten (der Rest wird später verschliffen)

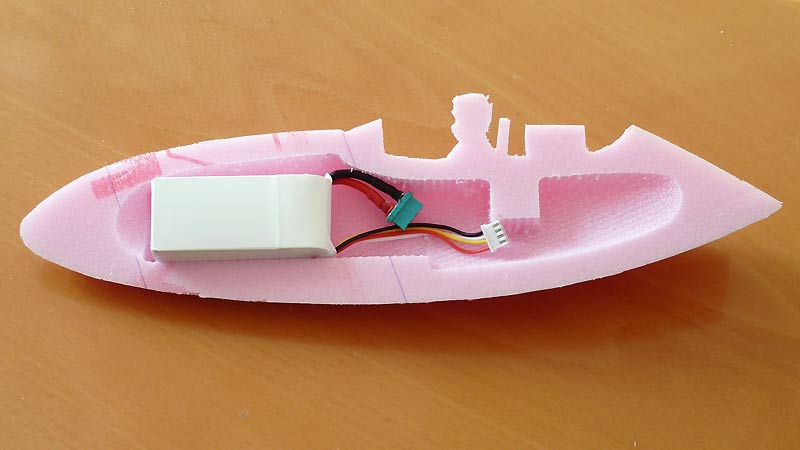

... der Akku nimmt Platz (ein 3s/1.550/70C - Tattu)

... der gefräste Motorhalter passt auch

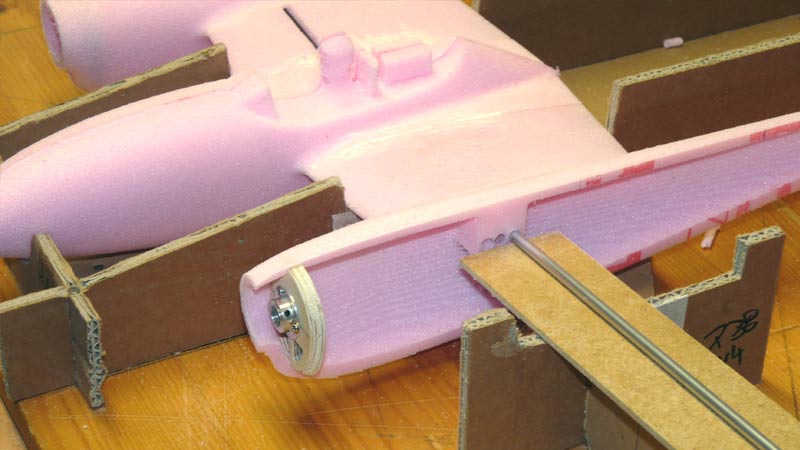

... und alles schon mal ab auf die Helling.

Das blöde am Fräsen: es dauert einfach sch... lang. Das Gute: man kann alles gleich zusammenstecken ;-)

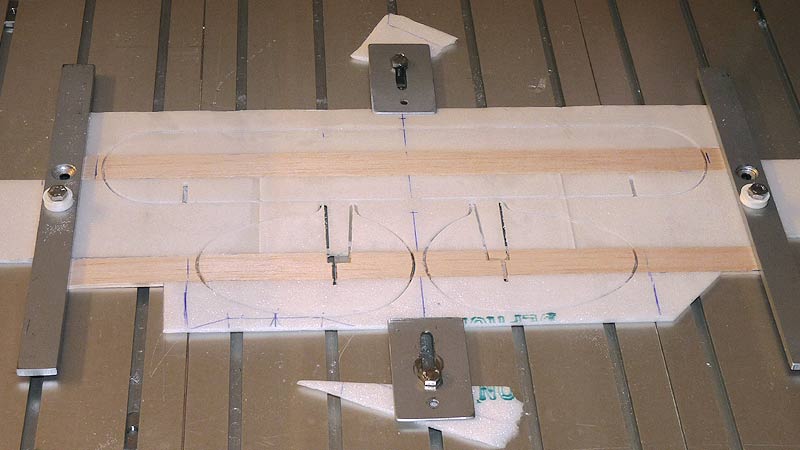

Heute waren die Leitwerke dran. 3mm Depron mit einem 3mm Balsa-Streifen zur Verstärkung in der Mitte eingeklebt.

... und auf die Helling gesteckt.

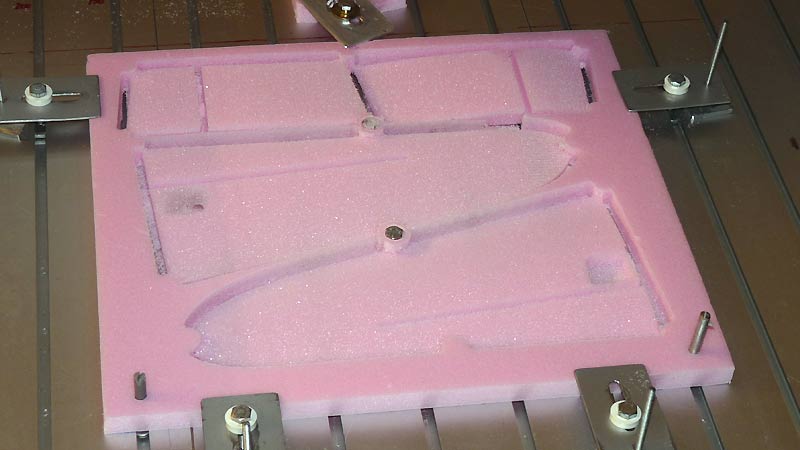

Letzter Schritt: die Fläche. Erst die eine Seite

... dann die andere. Die Servoschächte sind schon mal vorgefräst und die hässlichen Schlitze sind für den Holm, ein 5mm-Carbonrohr. Kleiner Trick: Sport-Bogenschützen haben super gute und teure Pfeile. Innen häufig Alu, außen rum Carbonfasern längs und über die rund gewickelt. Wenn sie daneben treffen, spleißt die Pfeilspitze - der Rest vom Pfeil ist einwandfrei und wohl der beste Carbon-Holm, den man für solche Zwecke bekommen kann. Kostenlos ;-)

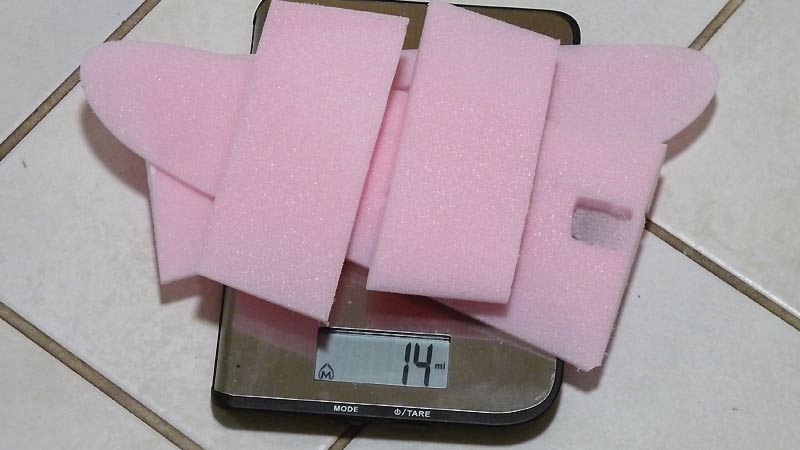

Kleiner Gewichts-Check zwischendurch: 14g für die Flächenteile - in der Tat nicht viel, aber noch nicht alles.

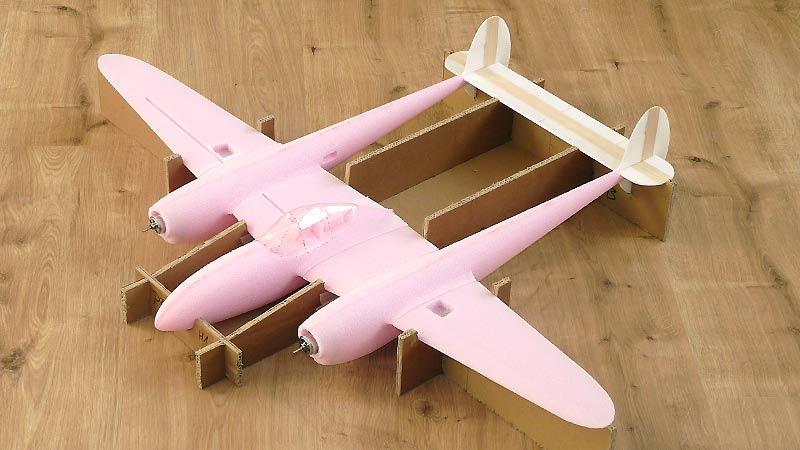

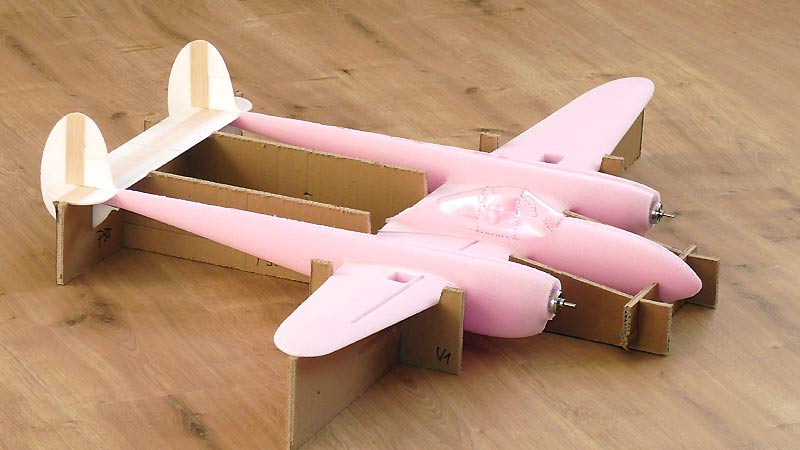

Und wieder auf die Helling gelegt - passt soweit alles.

Das Kit wäre fertig - jetzt kann der Bau beginnen ...

Schritt 3: Zusammen bauen

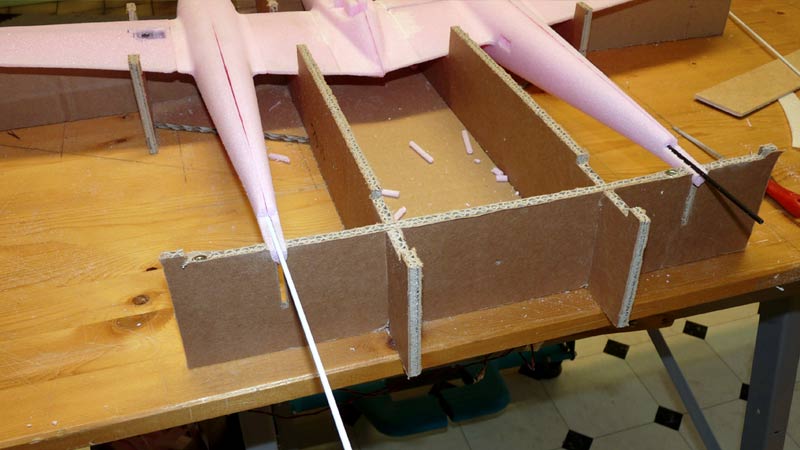

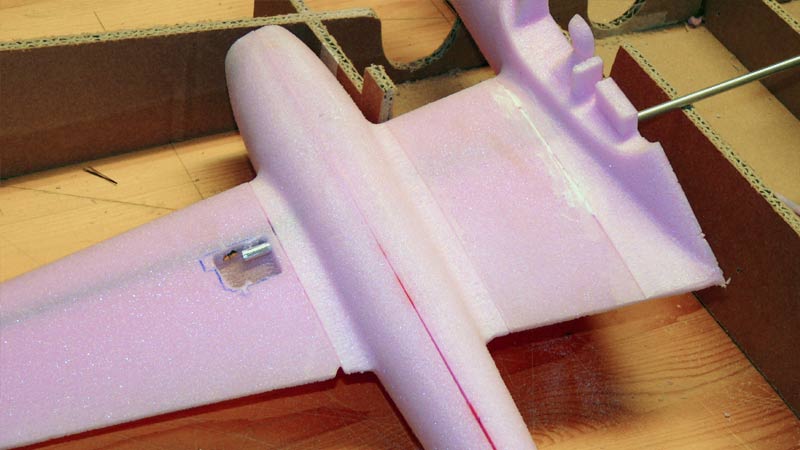

Damit die Helling stabil und plan liegen bleibt, wird sie in zuvor aufgezeichneten rechten Winkeln auf ein Baubrett geschraubt. Den Flieger wieder reinlegen und zunächst die jeweils drei Innenteile "Gondel-Fläche-Rumpf" verkleben.

Dann die Außenflächen an die Außenhälften der Gondeln. Damit der Flieger noch offen bleibt, um die Holme und RC-Teile einzubauen.

Die noch teilweise geschlossenen Öffnungen für den Holm durchbohren - wie immer, mit einem zum "Rundmesser" angeschärften Alu-Rohr.

Vor dem Holm noch ein zusätzliches Loch für die Akku-Zuleitungen zum Regler und hinter dem Holm eines für die Servokabel.

Hinten werden 3mm-Carbonrohre eingebracht, um das HLW und die SLWs zu stabilisieren.

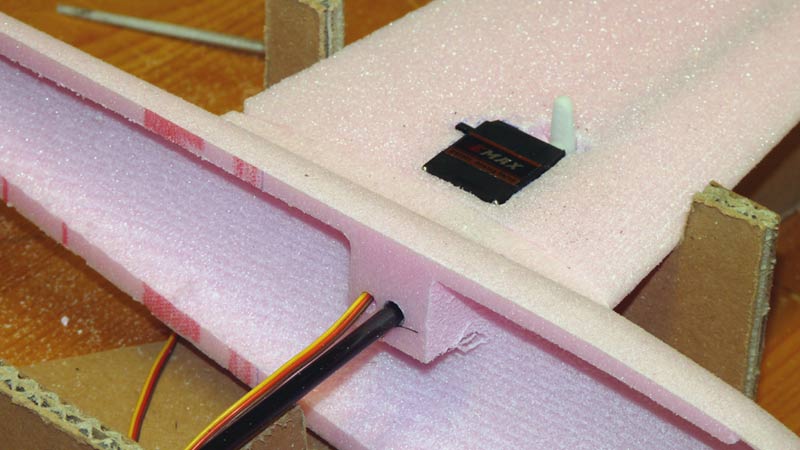

Die Flächenservos einsetzen und Kabel durchziehen.

Die vorbereiteten Motoren einkleben und ein Probelauf machen! Dieser hat sich mal wieder als absolut sinnvoll erwiesen, denn einer der vorgesehenen Motoren stotterte. Ein späterer Austausch hätte mehr Aufwand bedeutet.

Von den Motoren läuft diesmal der rechte rechtsum und der linke linksrum. Die Drehrichtung ist einfach vom Original abgeguckt ...

Jetzt noch anschließen - alle Leitungen so kurz wie möglich. Und - was ist das denn? Offene Lötstellen?? Ja - dank dem Styrodur sind die Drähte so gelegt und eingeschnitten, dass sie sich nicht berühren können. Sollte später etwas getauscht werden müssen, wird von unten ein Revisionsschacht aufgeschnitten und man kommt so schnell mit dem Lötkolben wieder an die Verbindungen ran. In die Plusleitung ist übrigens eine kleine Schottky-Diode eingelötet: sie trennt die 5V-Versorgung der Regler, wenn sie beim Empfänger zusammen geschaltet werden (Details s. unter Stromversorgung)

Ach ja - das Höhenruder-Servo ist auch eingebaut - mit einer kleinen Änderung: a) innen drin und nicht wie geplant mit dem Servohebel nach außen und b) ein leichteres D47 anstelle des 9g EMAX, damit der Flieger hernach nicht ganz soviel Schlagseite erleidet. Die D47 haben wir schon vor Jahren verbaut - sind absolut top, nur mit zirka 18 EUR im Verlgeich zum EMAX zu 4,80 EUR leider etwas teurer - aber gut.

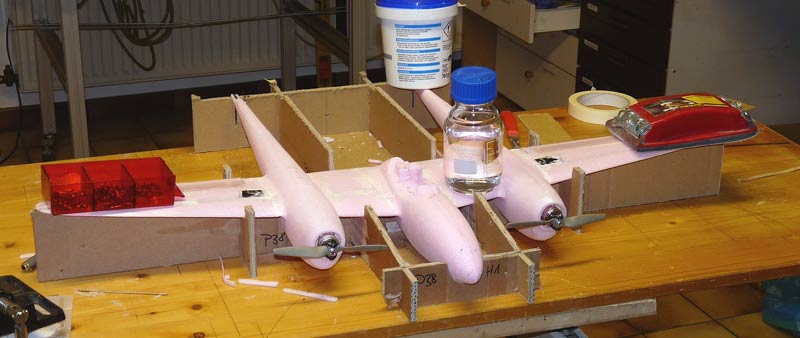

Es fehlen noch die Leitungen für die Beleuchtung - aber egal: endlich zusammen kleben! Die Rumpfteile und

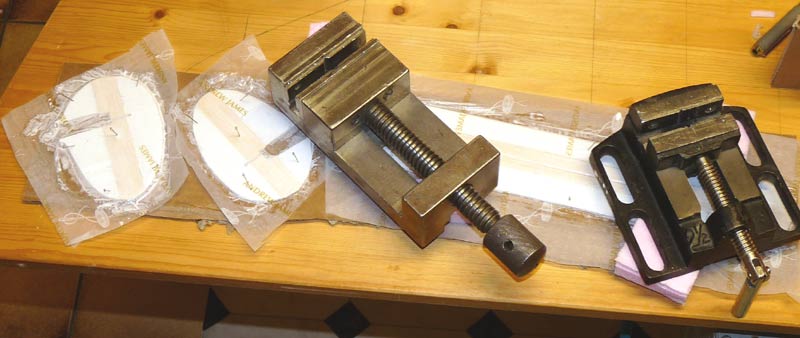

... nebendran schon mal die Leitwerke beplanken. Einfach ein dünnes Papier (Gewicht) mit der Ponal/Wasser-Mischung drauf (mehr Info dazu hier unter Oberfläche beplanken)).

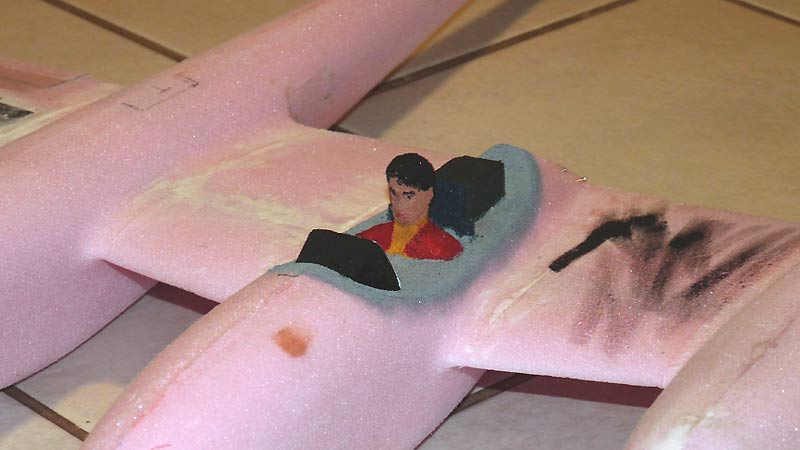

Cockpit und Pilot ausmalen und die Instrumententafel nicht vergessen ;-)

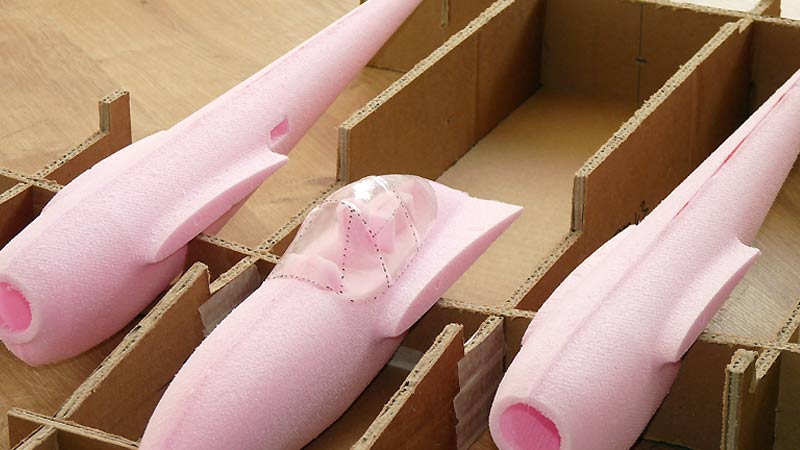

Dann die Haube aufkleben.

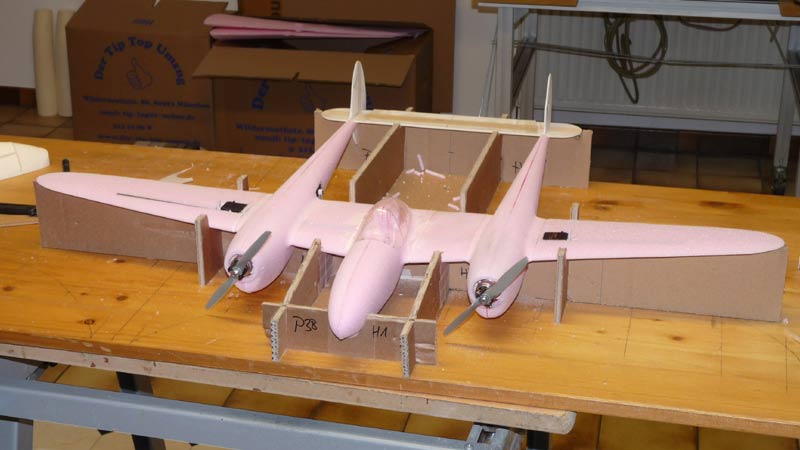

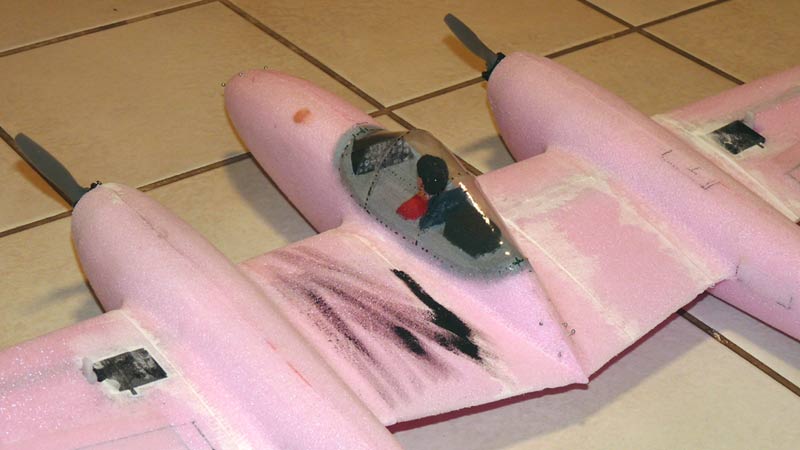

Alles ist zusammen geklebt ...

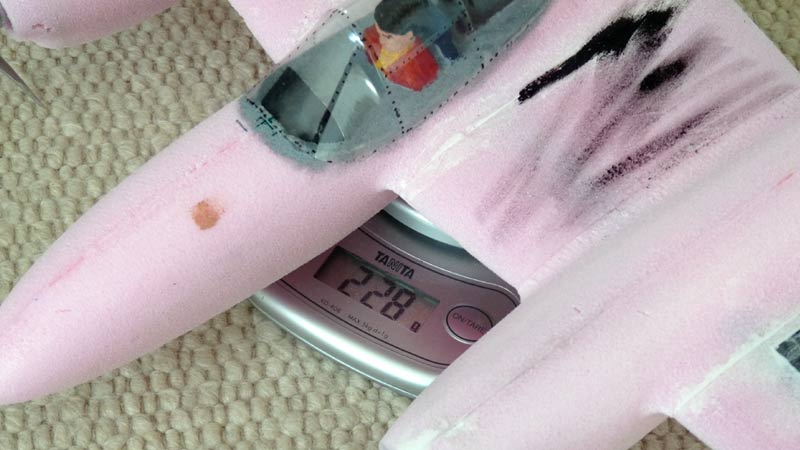

Erster Gewichts-Check: 228g - das wäre auf der Zielgeraden zum angestrebten Gewicht von zirka 400g. Plus 30g Lackierung und Beplankung + 150g Akku läge das Abfluggewicht bei 410g. Bis 450g wären super.

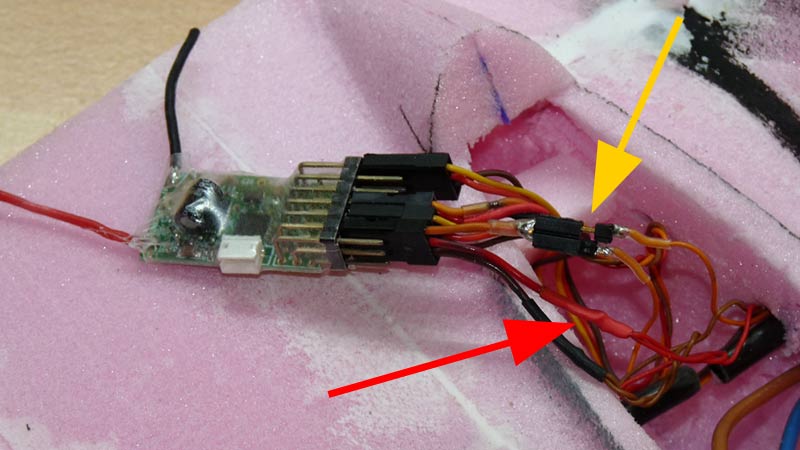

Der Empfänger wird angeschlossen. Idee dabei: die beiden Signal-Leitungen der Regler werden über zwei 2,54mm-Stifte geführt (gelber Pfeil). So können die Regler zu Testzwecken getrennt angesteuert werden. Die Plus-Leitungen der Regler sind zusammengelötet (roter Pfeil) - das ist nur deshalb möglich, weil die zur Trennung erforderlichen Schottky-Dioden bereits in den Gondeln eingebaut wurden (s.o.).

Für die Antennen des Empfängers wurden zwei 5mm-Röhrchen eingebaut - damit die Leitungen frei liegen und nicht knicken.

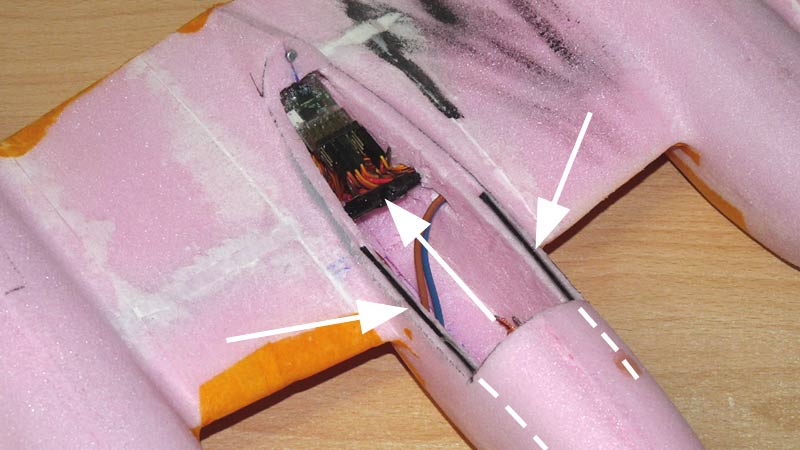

Der Empfänger liegt drin, der Spalt vom Holm in der Mitte ist mit einem halben Carbonrohr und Epoxy überklebt (damit der Flieger in der Luft nicht zusammenklappt) und die Rumpfmitte ist an ihrer Schwachstelle mit zwei Carbonstäbchen verstärkt worden.

Leidiges Thema: beplanken. Obs nicht wohl was einfacheres gibt? Die Flächenspitzen sind mit einem dünnen und die Rümpfe im Bereich der Landung und vor allem hinten bei den Auslegern zum Leitwerk hin mit einem festeren Papier beplankt.

Die Kabinenhaube befestigen: vorne mit einer aufgeklebten 1mm-Depronplatte und hinten mit einem Magnet.

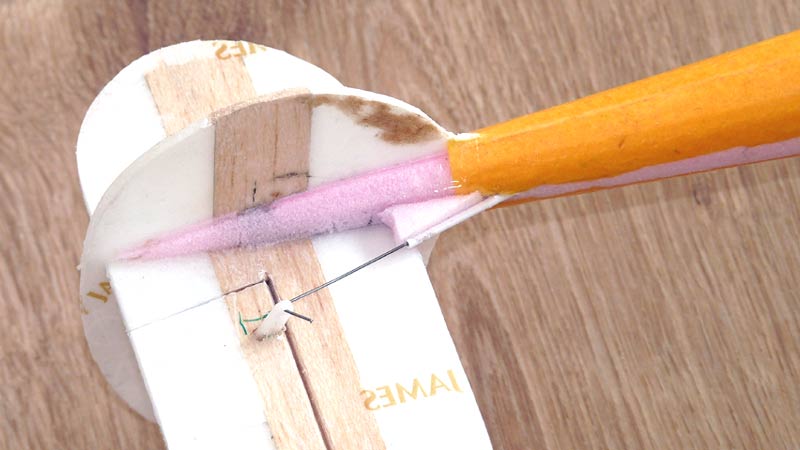

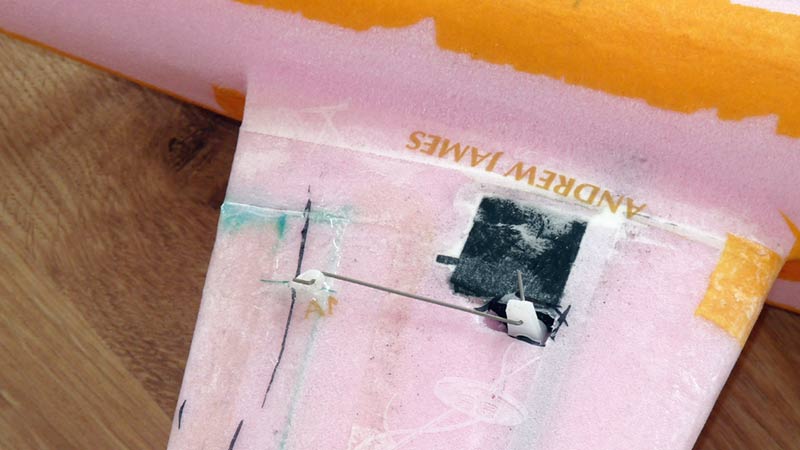

Die Ruderanhängungen - einfach exakt gebogen und wie üblich ohne Hilfsmittel. Das "V" am Servohebel wird solange zugedrückt, bis es leicht klemmt - damit ist die Mimik spielfrei.

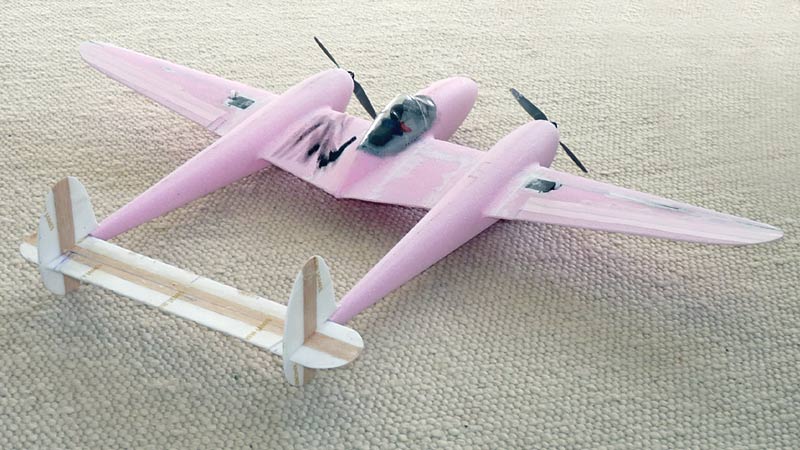

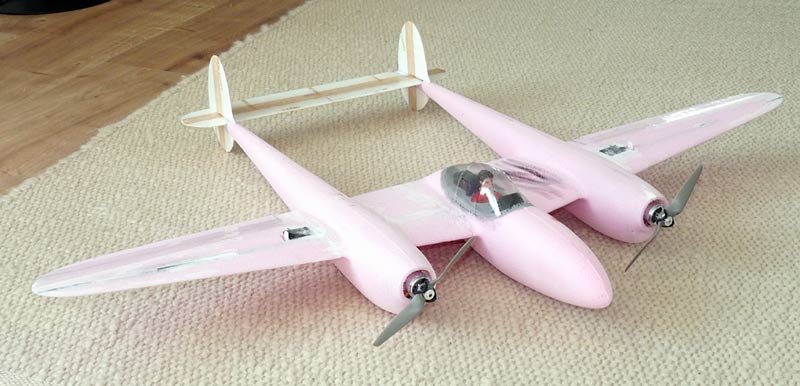

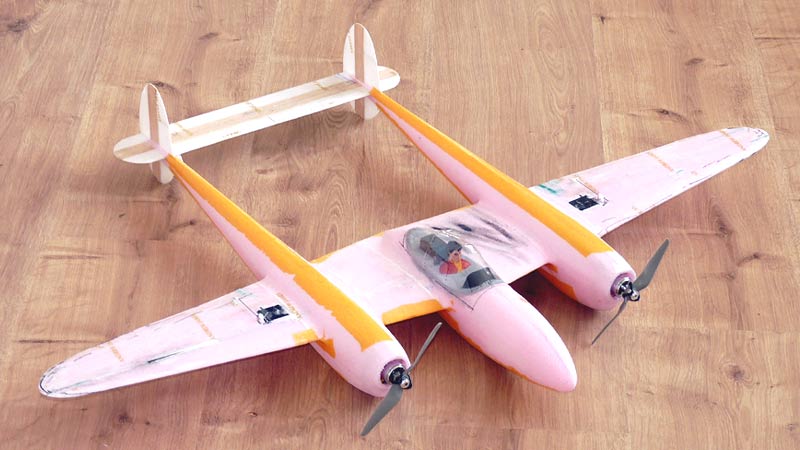

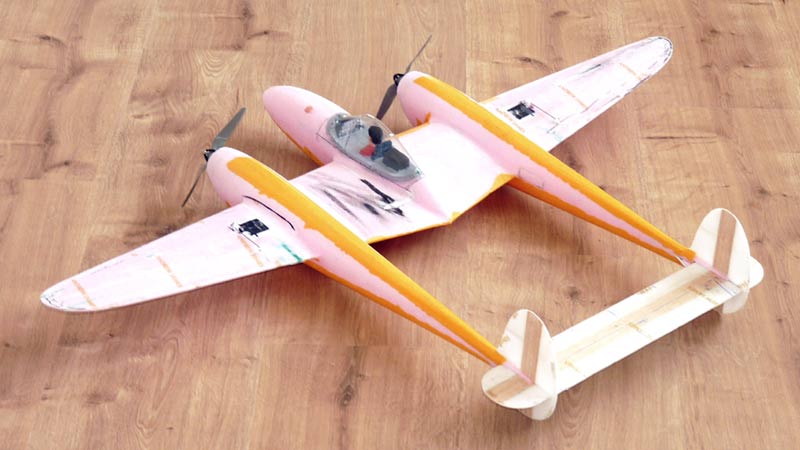

Und fertig zum Erstflug - die Spannung steigt ...!

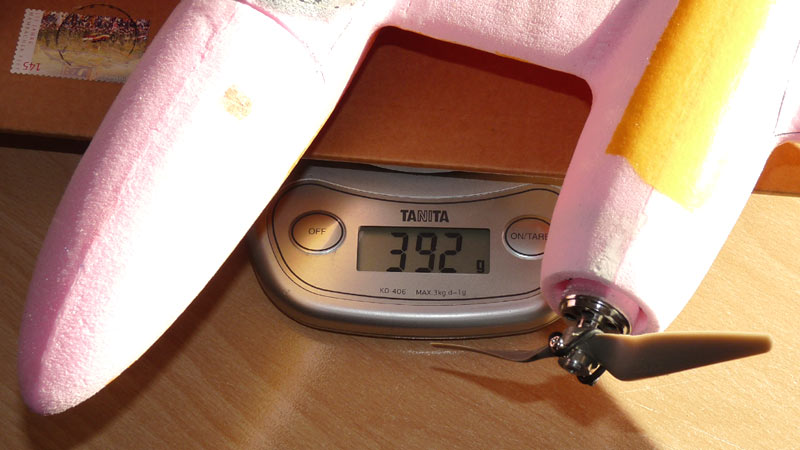

Abfluggewicht inklusive einem 3s/1.250/30C-Akku: mit 392g (ohne Akku: 279g) noch unter dem Zielgewicht von 400g! Es ist aber auch nicht der geplante 1.550er und es fehlt noch die Lackierung und Beleuchtung ... Jetzt aber erst mal fliegen!

Schritt 4: Einfliegen und Flugtests

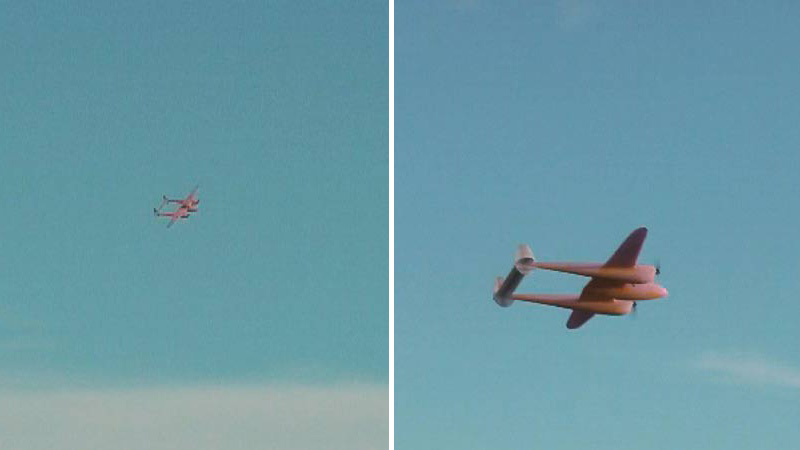

Der Erstfug? Völlig unspektakulär, nicht mal trimmen war notwendig! Der Flieger geht zügig, aber mit den kleinen Motörchen (wie zu erwarten) leider keine Rennsemmel => seht hier

Nach dem Fliegen und kurzen Video dann die Tests: a) Auf Höhe gehen und senkrecht stürzen => langer Abfangbogen, EWD scheint zu passen. b) Wieder auf Höhe, 45° Neigung, Gas raus und gleiten lassen => langer Abfangbogen, wie zuvor - Schwerpunkt scheint richtig zu liegen. Auf den Rücken drehen und mit ein wenig Drücken hält sich der Flieger - bestätigt die richtige Schwerpunktlage. c) Wieder auf Höhe und Aushungern, bis das Höhenruder am Anschlag steht => er lässt sich über Querruder noch immer steuern, kippt dann aber nach rechts, gegensteuern und er kippt über die linke Fläche ab. Das sollte so nicht sein - Nase runter und Fahrt aufnehmen wäre angesagt gewesen. Heisst - die Auslegung ist nicht ganz optimal. Kann man aber mit leben, da die Fluggeschwindigkeit mit nahezu Stillstand sehr weit unter der Landgeschwindigkeit war.

Weiter gehts: unten noch die Luftauslässe in den Gondeln öffnen, damit es bei Vollgas drinnen nicht zu warm wird.

Schritt 5: Beleuchtung einbauen und anschliessen

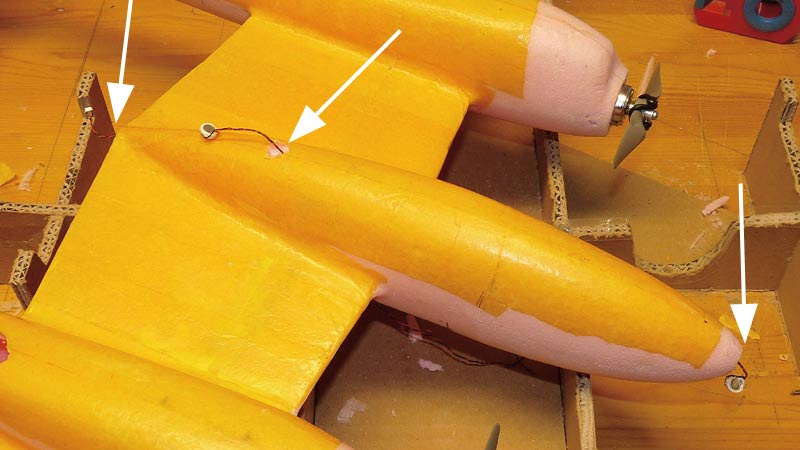

Wohin mit den Lampen? Das Taillight im Seitenruder würde zwei Lichter bedeuten was a) irritiert, wenn man von sich weg fliegt (zwei hat man ja vorne als Landelichter und es sollte anders aussehen) und b) eine Menge Kabel zu den SLWs zu verlegen nach sich zieht. Weil aber das Rumpfende der Mitte tiefer als das HLW liegt, kommt dort das Taillight rein. Hinten unten (und so bei bei Landungen geschützt) der rote und vorne in die Nase der weisse ACL-Blitzer. Die beiden sind gleichzeitig auch die Akku-Anzeige über den LipoMon (Details s. hier).

Als nächstes - die Randbögen: rechts grün und links rot. Plus zweimal weiss für den Effektblitzer. Die Kabel werden durch die Holme geführt. Das fehlende Stück bis zum Randbogen war zuvor schon mit einem 3mm-Kanal durchs Styrodur aufgebohrt worden. Es scheint zwischenzeitlich schwierig zu sein, zwei gleich hell leuchtende grüne und rote LEDs zu bekommen. Also ausprobieren - links wurde es eine grüne 3mm und rechts eine 3mm-SMD-LED.

Vor Ausschneiden des Randbogens eine Abdeckung aus Schrumpfschlauch herstellen (Schrumpfschlauch aufschneiden, drüber biegen, mit Tape sichern und föhnen). Zur besseren Reflektion der LEDs wurden die Seiten mit Alu-Folie beklebt.

Günstig - die offenen Enden der Holme. Durch sie kommen die Kabel. Und das Carbon schirmt den dahinter liegenden Empfänger vor den Impulsen der Effektlichter ab.

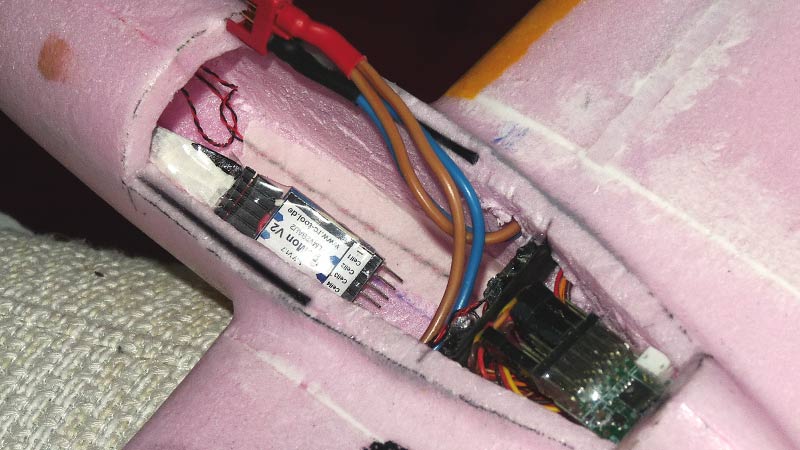

Für mehr Stabilität und Abschirmung wird noch ein 12mm-Carbon-Flachstab zwischen Empfänger und Holme an diese geklebt. Alle Kabel nach vorne über eine große Schleife in den Bug verlegen und mit Tape zukleben (damit beim Akku einlegen nichts im Weg herum liegt). Dann über Vorwiderstände (Positionslichter) und einen Parallelwiderstand (Effektblitzer) alles an die Stifteleiste zum Aufstecken an den LipoMon anschließen (Details s. hier).

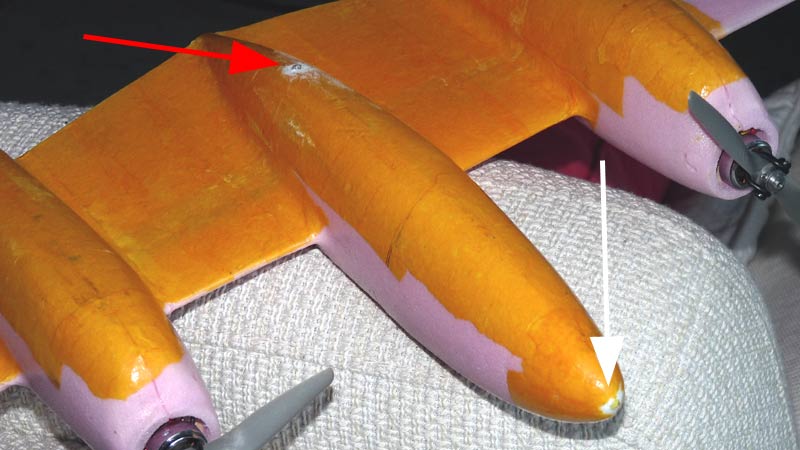

Die Luxeon-LEDs am Rumpfboden und Bug mit Leichtbauspachtel "ein-betonieren" ;-)

Zusätzlich die noch nicht beplankten Stellen am Bug und vorne unter den Gondeln laminieren.

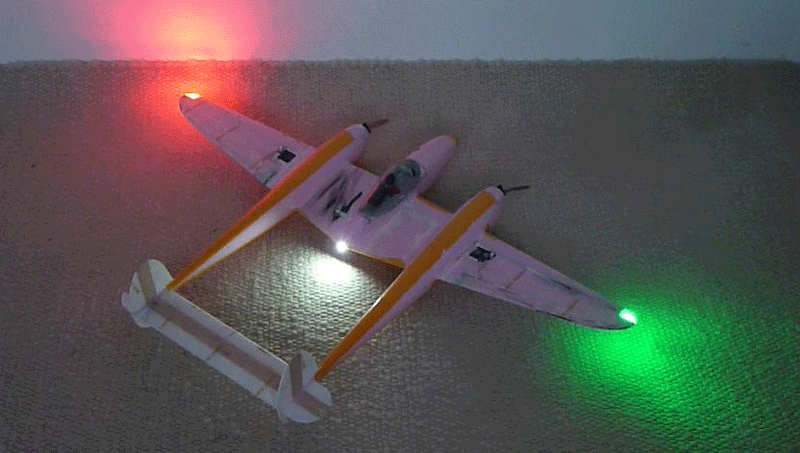

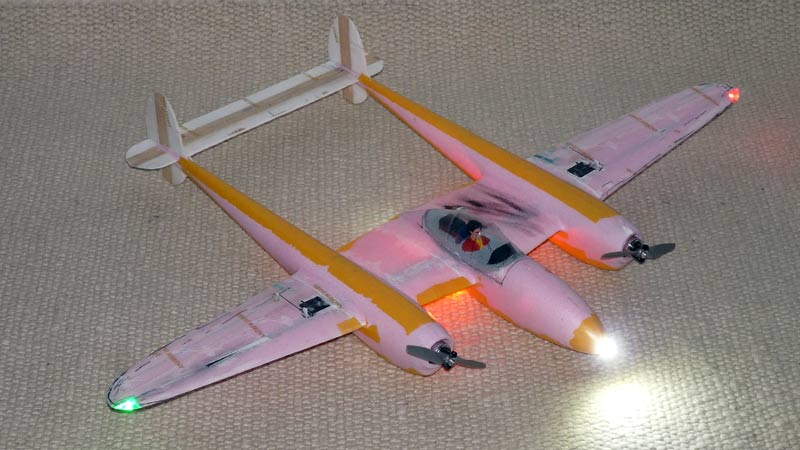

Anstecken und - perfekt, alles leuchtet. War natürlich zuvor schrittweise getestet ;-)

Schritt 6: Lackieren ...

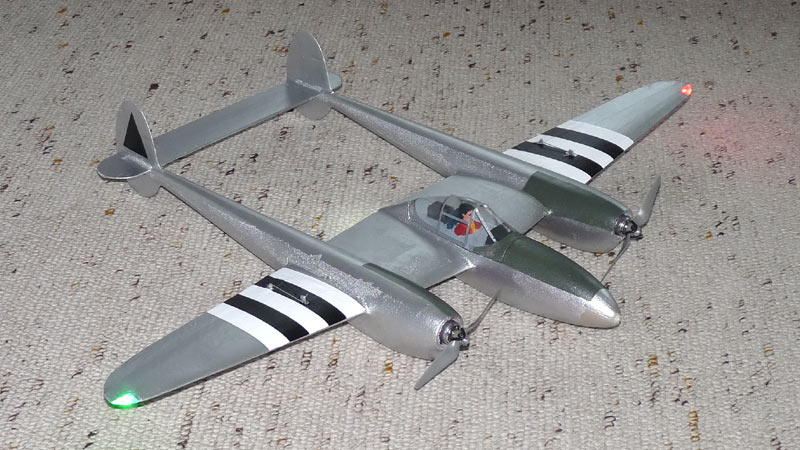

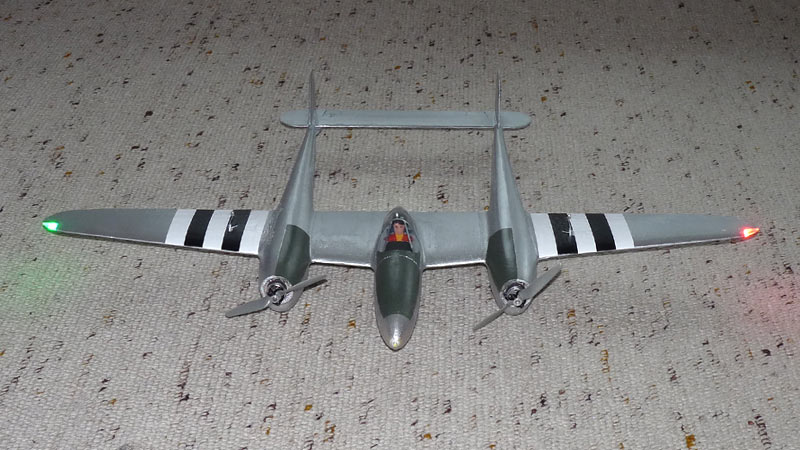

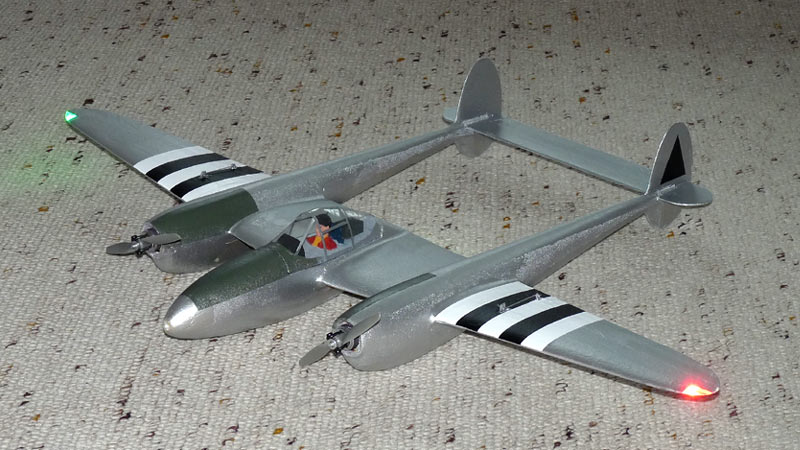

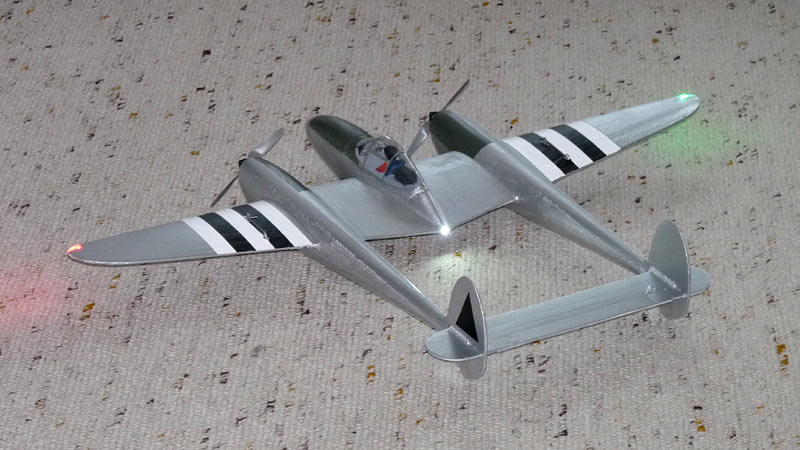

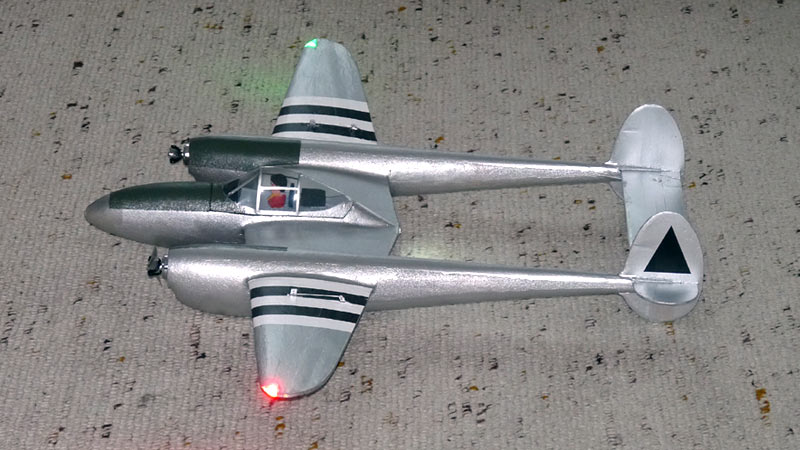

Viel abkleben und ein bischen Folien schneiden - das ist das Ergebnis.
